Клапаны антипомпажной (противопомпажной) защиты и СНОРТ на базе двухседельных клапанов нового поколения  (в дальнейшем Клапаны) предназначены для работы в схемах автоматического регулирования и защиты компрессорных машин К-250, К-500, К-1500, К-1700, К-3000, К-3250, К-4000, К-4250 и К-5500.

Клапаны являются органом регулирования системы антипомпажной (противопомпажной) защиты и СНОРТ и устанавливаются взамен штатных выпускных клапанов ППЗ и СНОРТ.

 Клапаны относятся к запорно-регулирующей арматуре и отличаются простотой и надежностью конструкции, обладают рядом уникальных конкурентных преимуществ, запатентованных патентами на изобретения, в результате чего достигается:

- полное устранение протечек на затворе в процессе эксплуатации (экономический эффект исчисляется в процентах от общей выработки компримируемого воздуха, а фактическое количество потерь на затворе обычных двухседельных клапанов можно измерить анемометром на «выхлопе» АПК и СНОРТ),

- уменьшение вероятности сбоев и отказов в работе,

- прогнозируемость и снижение времени и стоимости ТО и ППР, с одновременным снижением технических требований при их проведении.

 Клапан состоит из трех основных частей – корпус, крышка и узел затвора.

Узел затвора объединяет практически все элементы подлежащие ТО и ППР и содержит:

- систему распределения усилия, подающегося на затвор клапана, в пропорции 50% на 50% между верхним и нижним сопряжениями седло-тарелка, при этом, в процессе эксплуатации, автоматически компенсируется тепловое расширение элементов Клапана с сохранение достигнутого класса герметичности,

- узел, обеспечивающий демпфирование в момент закрытия верхнего сопряжения седло-тарелка,

- опоры плунжера, которые находятся между тарелками на минимальном расстоянии от точки приложения сил, что обеспечивает их минимальную нагрузку и длительную эксплуатацию,

- систему спрямления потоков, в результате чего плунжер разгружен не только по давлению, как все двухседельные клапаны, но и по влиянию истекающей рабочей среды. Вследствие этого, уравновешиваются осевые и радиальные силы от потока, что устраняет односторонний износ направляющих плунжера и сопряжений седло-тарелка, а также исключается эффект заклинивания при закрытии затвора Клапана;

- унифицированные посадочные места, для одного типа клапанов, что обеспечивает значительное снижение времени ТО и ППР при наличии запасного узла затвора.

Вследствие того, что в состоянии запирания затвора отсутствуют щели и перекосы, приводящие к продувам – значительно увеличивается срок эксплуатации сопряжений седло-тарелка Клапана.

Сравнение конструкции и функциональные возможности классического двухседельного клапана и двухседельного клапана нового поколения для систем противопомпажной защиты компрессоров К-5500:

- классический двухседельный клапан производства ОАО «Невский завод» черт. 1376.544СБ,

- двухседельный клапан нового поколения производства ООО «ТЕЗАУРУС» черт. Т4-КДП-500-1,0

Классический двухседельный клапан производства ОАО «Невский завод»

 черт. 1376.544СБ



Двухседельный клапан нового поколения производства  ООО «ТЕЗАУРУС»

 черт. Т4-КДП-500-1,0

Регулирующий с классом герметичности III по ГОСТ 23866

(III по ГОСТ Р 54808)

Запорно-регулирующий с классом герметичности С1 по ГОСТ 9544

(СС по ГОСТ Р 54808)



Сопряжения тарелка-седло – конус, металл/металл

Аналогично

Малое гидравлическое сопротивление

проточной части корпуса

Аналогично

Малый вес

Увеличение массы до 15%

Плунжер разгружен по давлению в осевом направлении

Аналогично

        Плунжер не разгружен по давлению в радиальном направлении, вследствие чего поток рабочей среды оказывает давление на плунжер в сторону выходного патрубка, как следствие:

- односторонний износ направляющих плунжера,

- односторонний износ сопряжений тарелка-седло,

- значительная вибрация и шум при малых открытиях затвора, что увеличивает вероятность заклинивания направляющих и невозможность закрытия  вследствие перекосов по сопряжениям тарелка-седло

Плунжер разгружен по давлению в радиальном направлении



При нагреве клапана увеличиваются продувы по сопряжениям тарелка-седло, вследствие неравномерности теплового расширения его конструктивных элементов

Отсутствует

Наличие статического давления в межседельной камере (стоячая зона потока рабочей среды)

Отсутствует

Отсутствует

Система распределения усилия, подающегося на затвор клапана, в пропорции 50% на 50% между верхним и нижним сопряжениями седло-тарелка, при этом, в процессе эксплуатации, автоматически компенсируется тепловое расширение элементов клапана и сохранение достигнутого класса герметичности

Отсутствует

Демпфирование в момент закрытия верхнего сопряжения седло-тарелка

Отсутствует

Возможность получения эффективного перепада давлений на затворе, стремящегося к нулю

Сложность наплавки, проточки и притирки сопряжений тарелка-седло затвора при проведении ППР

Все элементы, подлежащие ППР, объединены в единый съемный узел, что обеспечивает доступность, высокую скорость и технологичность проведения ремонта

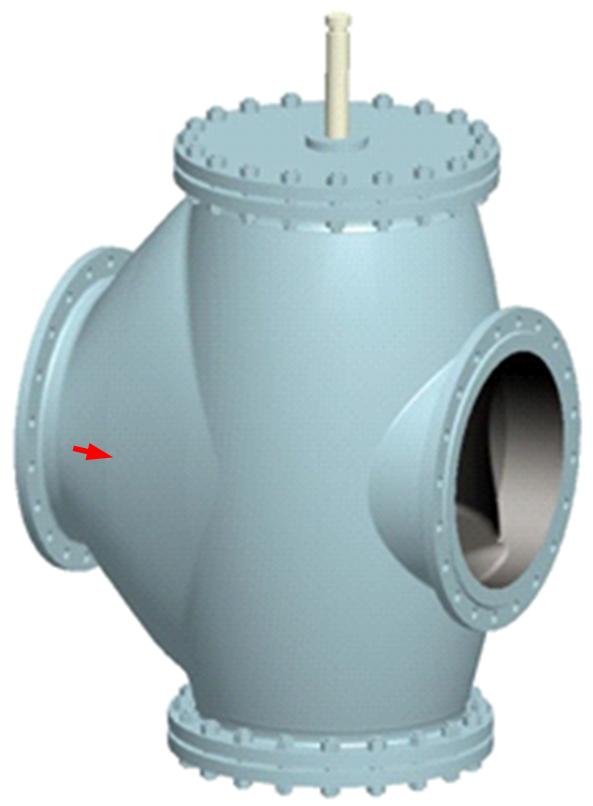

Внешний вид:

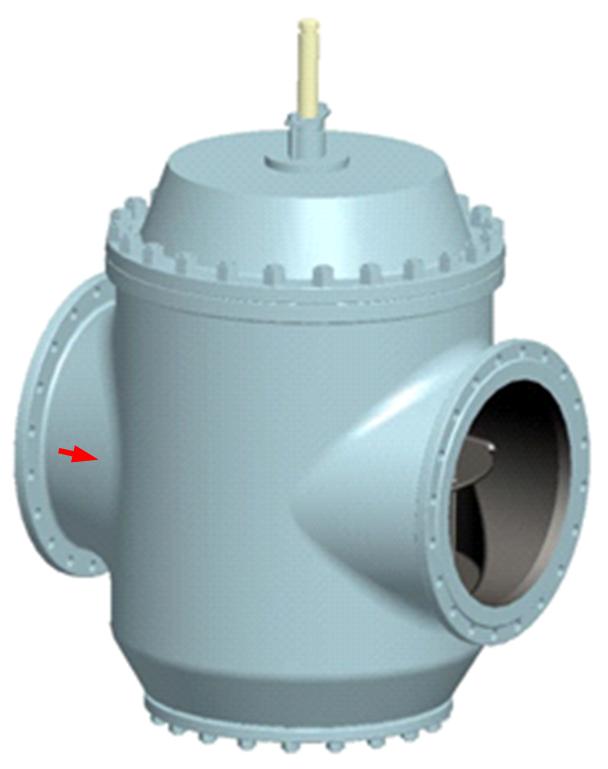

Внешний вид:

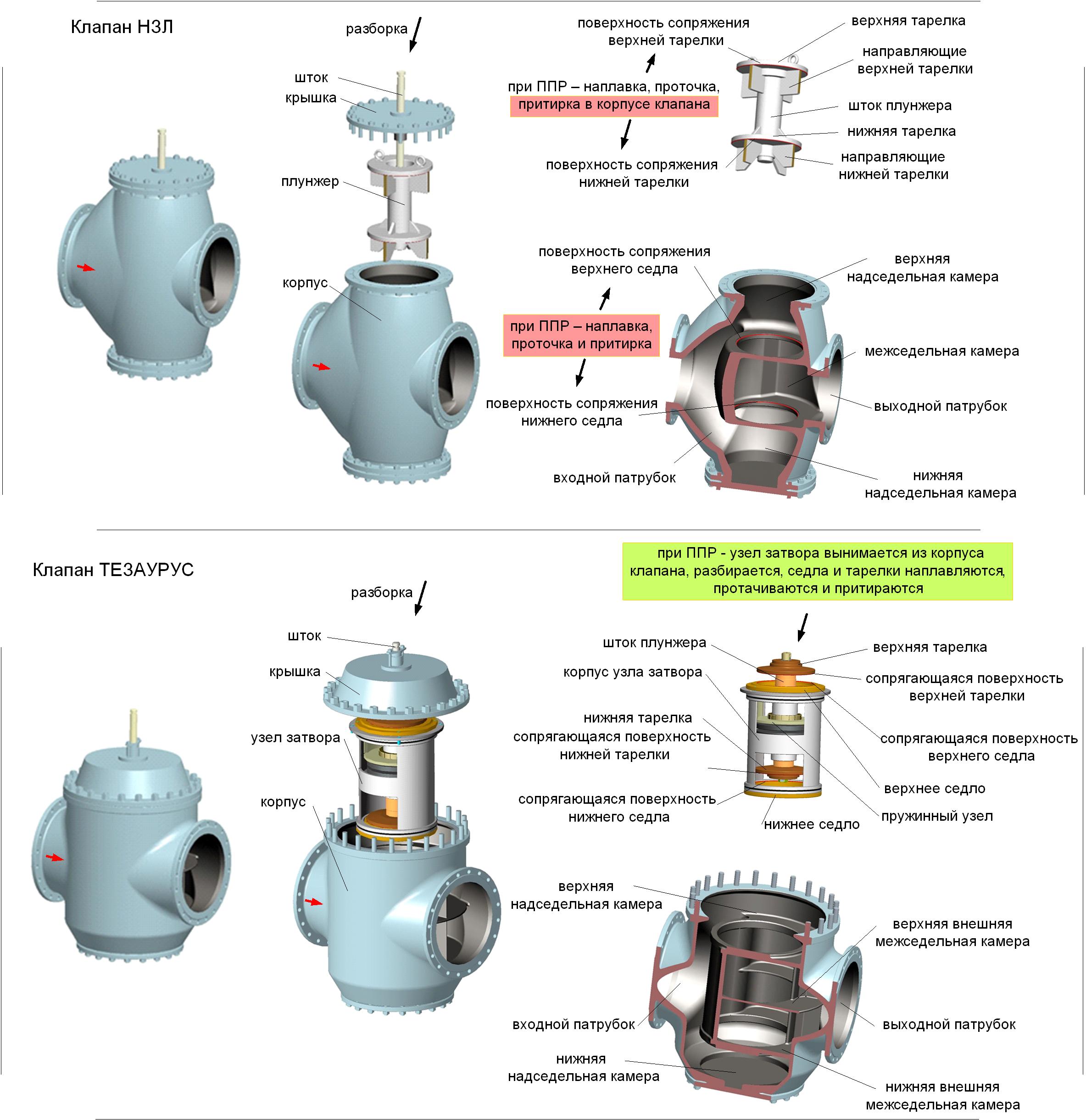

Отличия конструкций клапанов

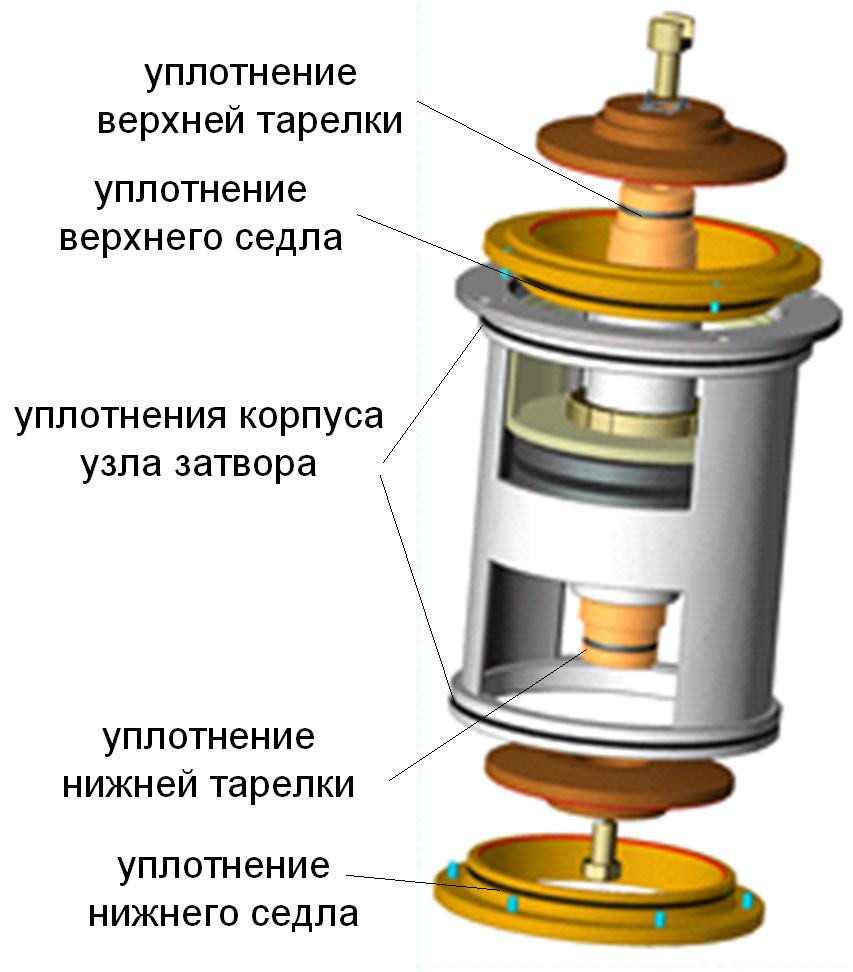

Уплотнение узла затвора осуществляется О-образными кольцами резиновой смеси марки Р-12-3 на основе каучука СКФ-26  ТУ 2512-003-73761942-2007, с ограничением рабочей температуры до  + 2500С.

За счет подвижности верхнего седла в осевом направлении до 1мм подпружиненного пружинным узлом, который «проседает» при развитии приводом 50% своей силы – сила, передаваемая от привода, распределяется в пропорции 50% на 50% между верхним и нижним сопряжением седло-тарелка пропорционально их площади сопряжения для обеспечения равного удельного давления.

При этом происходит демпфирование в момент касания с верхним сопряжением седло-тарелка.

Во время обеспечения запорной функции клапана, в закрытом положении затвора и нагреве, подвижность верхней тарелки автоматически компенсирует изменения геометрических размеров клапана, что обеспечивает герметичность затвора.

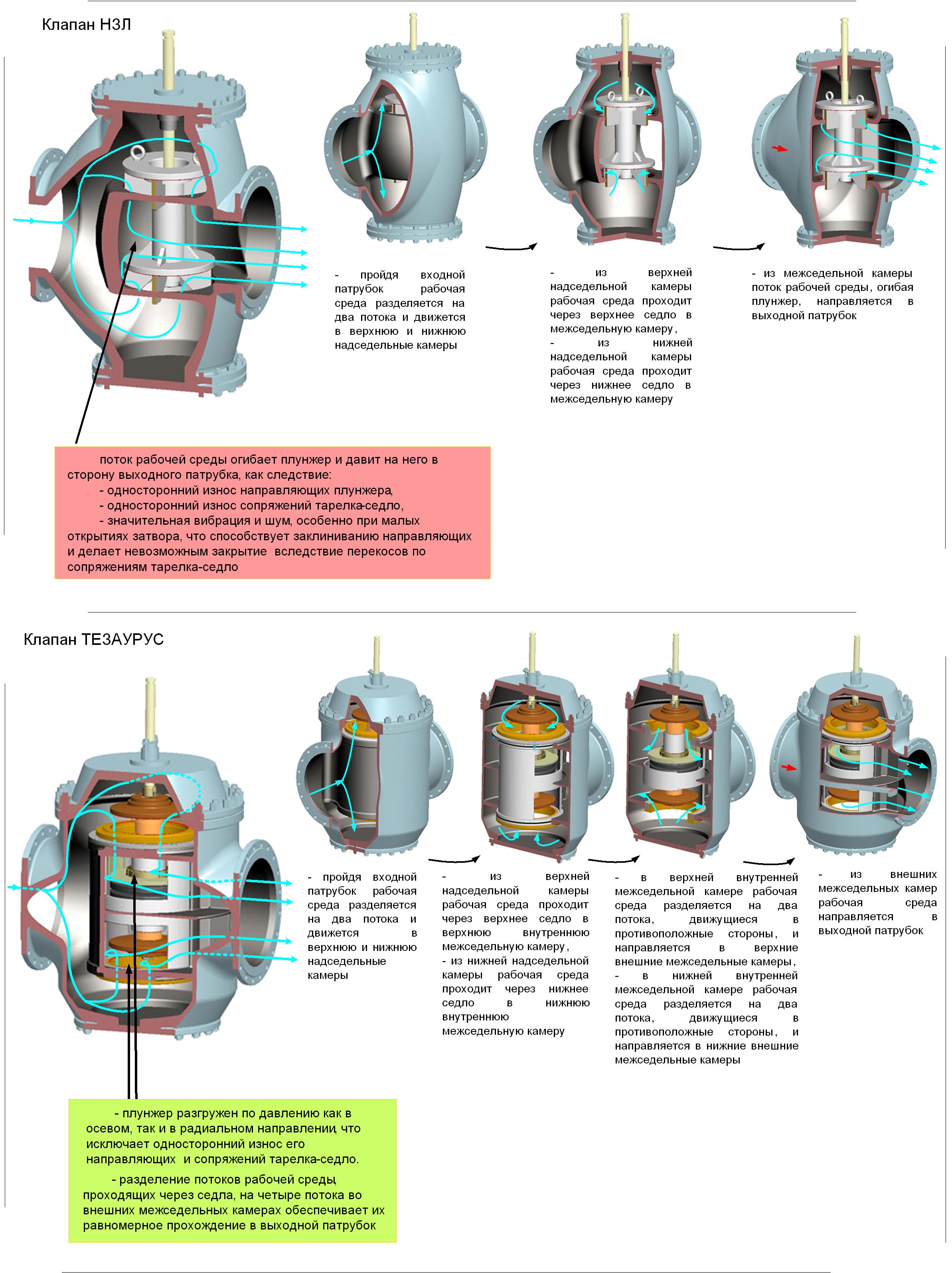

Движение рабочей среды в клапанах

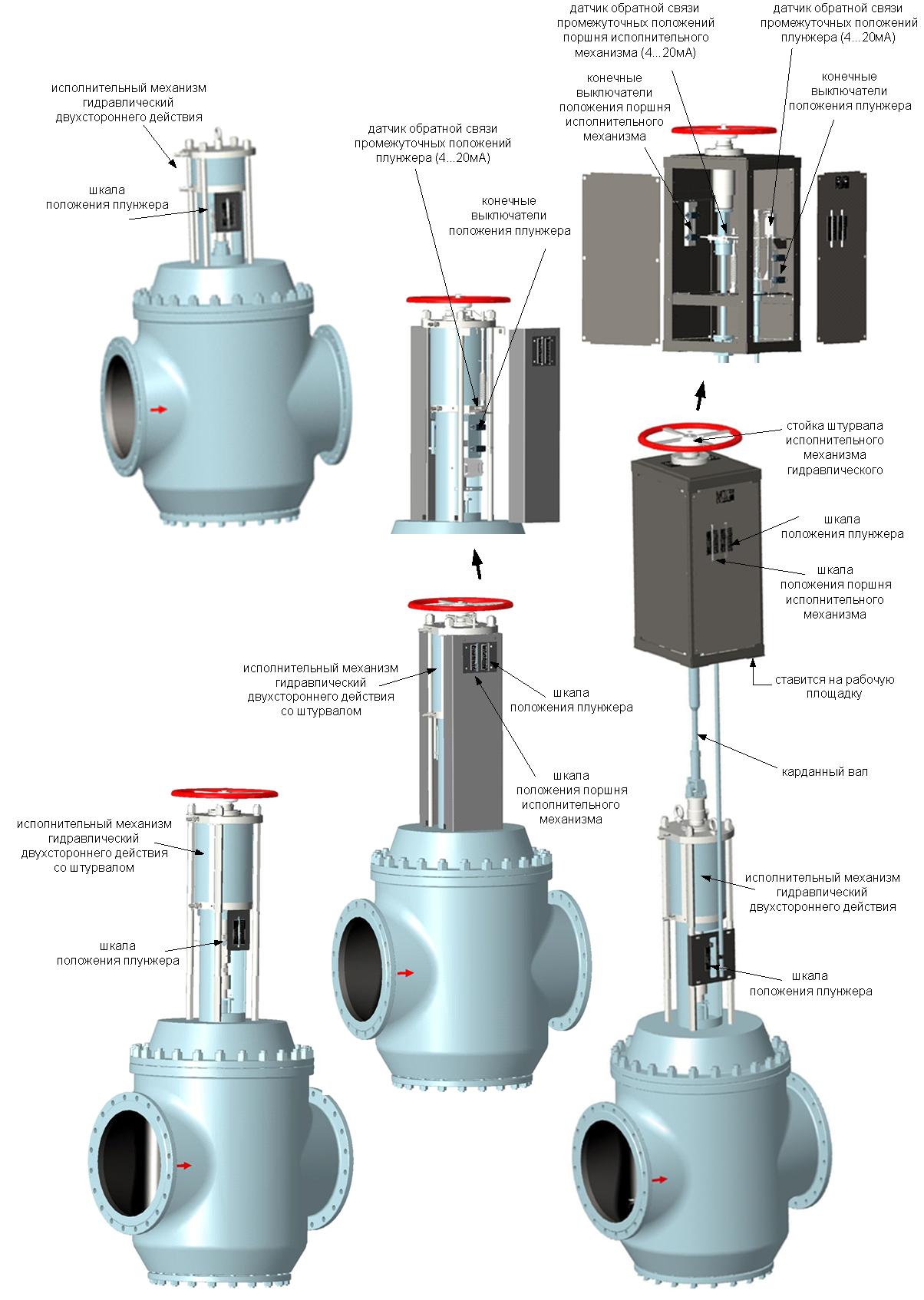

Для выполнения функций антипомпажной защиты и СНОРТ Клапаны оснащаются различными приводами и дополнительными блоками:

- исполнительный механизм гидравлический (двухстороннего действия)*,

- исполнительный механизм гидравлический со штурвалом (двухстороннего действия)*,

- исполнительный механизм электрогидравлический (двухстороннего действия)*,

- исполнительный механизм электрогидравлический со штурвалом (двухстороннего действия)*,

- исполнительный механизм электромеханический (типа МЭП)*,

- исполнительный механизм электромеханический (типа EXLAR)*,

- индикатор крайних положений штока исполнительного механизма,

- обратная связь по положению штока исполнительного механизма,

- индикатор крайних положений плунжера Клапана (для исполнительных механизмов со штурвалом),

- обратная связь по положению плунжера Клапана (для исполнительных механизмов со штурвалом),

- штурвал, вынесенный на стойку, находящуюся на рабочей площадке агрегата (для исполнительных механизмов со штурвалом).



*Исполнительные механизмы интегрируются на Клапан.

По отдельному заказу возможно комплектование пневматическими приводами и дополнительными блоками.



Основные технические характеристики Клапана ТЕЗАУРУС.



1         Класс арматуры – запорно-регулирующая или регулирующая.

2         Рабочая среда - воздух или газ, неагрессивный к черным металлам.

3         Подача давления – на затвор.

4         Ориентация в пространстве – исполнительным механизмом вертикально вверх.

5 Максимальная температура рабочей среды 2000С.

6 Температура окружающей среды от – 10 до +450С.

7 Пропускная характеристика клапана «открытие – расход» - линейная.

8 Тип присоединения Клапана ТЕЗАУРУС к трубопроводу – фланцевый:

- присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 12815.

- конструкция и размеры присоединительных фланцев по ГОСТ 12819, ГОСТ 12820.

9 Клапаны ТЕЗАУРУС с условной проходной способностью, см. таблицу 1.

Таблица 1

Условный проход,

DN, мм

Условная пропускная способность

при условном давлении РN1,6МПа

Кvу, м3/ч*

Условный ход плунжера, мм,

150

500

40

200

1000

50

250

1600

60

300

2240

70

350

2370

80

400

2900

85

450

3600

90

500

4000

100

600

5400

110

*Условная пропускная способность дана для проходных Клапанов ТЕЗАУРУС.

Для угловых Клапанов ТЕЗАУРУС условная пропускная способность соответствует 0,75 значению условной пропускной способности соответствующего проходного Клапана.

10 Номинальное давление Клапана ТЕЗАУРУС указано в таблице 2.

Таблица 2

Номинальное давление, РN

Значение номинального давления, МПа (кгс/см2)

0,6 (6,0)

1,0 (10,0)

1,6 (16,0)

2,5 (25,0)

11 Класс герметичности затвора Клапана ТЕЗАУРУС указан в таблице 3.

Таблица 3

Для запорно-регулирующего Клапана класс герметичности затвора Клапана по ГОСТ 9544 (ГОСТ Р 54808), пробное вещество - «воздух», при испытании давлением 0,6МПа

C1 (СС) - система уплотнения затвора «металл-металл»

Для регулирующего Клапана класс герметичности затвора Клапана по ГОСТ 23866 (ГОСТ Р 54808), пробное вещество - «воздух», при испытании давлением 0,6МПа

IV (IV)  - система уплотнения затвора «металл-металл»

12 Основные материалы Клапана ТЕЗАУРУС указаны в таблице 4.

      Таблица 4

Корпус и узел затвора цельносварные

углеродистая сталь

Рабочая поверхность плунжера

покрытие Хр.тв.

Направляющие штока и плунжера

БрА9Ж4

Уплотнение штока

фторопласт Ф4

Сопряжения затвора «металл-металл»

наплавка ст. 20Х13

Эластичные уплотнения – кольца резиновые круглого сечения

резиновая смесь марки Р-12-3  на основе каучука СКФ-26



Пример оснащения Клапана ТЕЗАУРУС исполнительным механизмом гидравлическим двухстороннего действия с дополнительными блоками

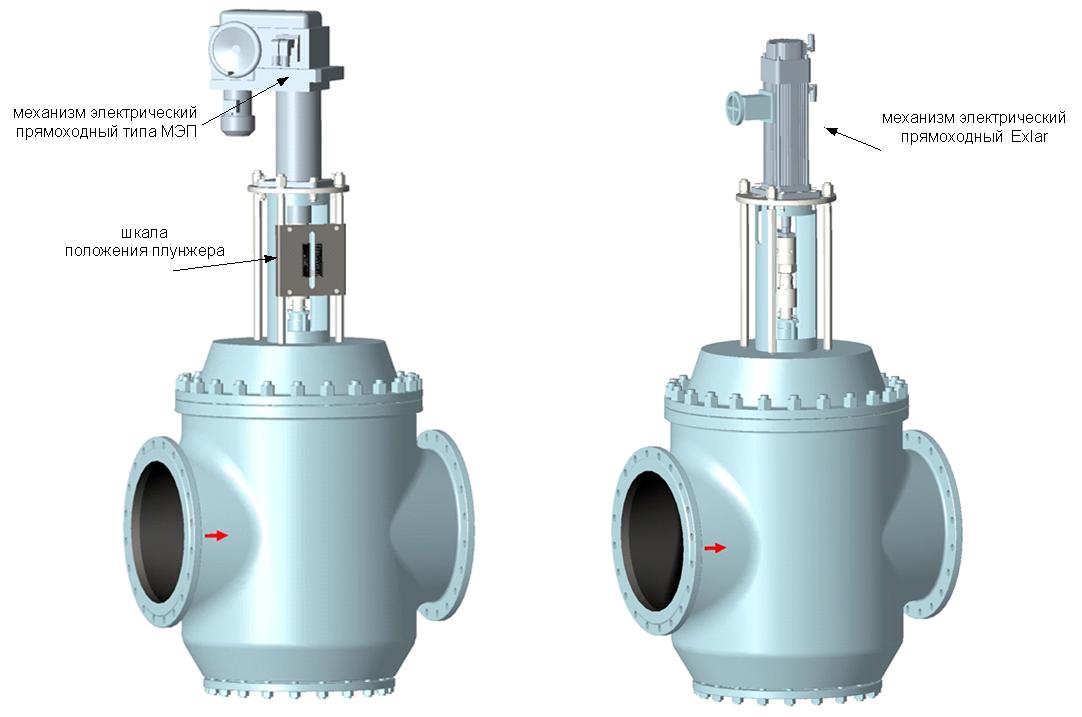

Пример оснащения Клапана ТЕЗАУРУС исполнительным механизмом электрическим:





За подробной информацией по схемам управления, привязке к трубопроводам и рабочей площадке компрессорных агрегатов – просим обращаться на наше предприятие, а заполнив опросный лист - Вы существенно ускорите процесс предоставления дополнительной информации.

            С целью максимального удовлетворения требованиям Заказчиков наше предприятие рассмотрит и учтет дополнительные требования и пожелания к комплектности Клапанов ТЕЗАУРУС.



Отдельная модификация запорно-регулирующих клапанов ООО "ТЕЗАУРУС-ЭНЕРГО" - антипомпажные клапаны для газоперекачивающих агрегатов - альтернатива АПК голландской фирмы Mokveld Valves bv.

Опросный лист для выбора клапана АПК (ППЗ) и СНОРТ DN150...600 и PN0,6...2,5МПа

Техническое предложение по противопомпажному регулированию.

Техническое предложение по маслонасосному агрегату типа МНА/Р.

Техническое предложение по системе ППЗ турбовоздуходувок.

Техническое предложение по АПК для ГПА.

Опросный лист для выбора АПК (ППЗ) и СНОРТ .pdf

Опросный лист для выбора АПК для ГПА .pdf
